Description

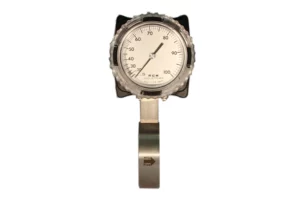

Construction métallique en ligne robuste et grand cadran facile à lire étalonné en unités d'ingénierie (GPM, LPM et cc/m) disponible en bronze, SST et Monel.
Caractéristiques et avantages
- Cadran analogique de 3,5 pouces (90 mm) à 270 ° pour une lecture en un coup d'œil
- Convient pour une utilisation avec des fluides opaques et clairs.
- Mesure la gamme 6:1 avec ± 3% F.S. précision
- Cadran et boîtier configurés en usine pour une installation rapide - mais facilement reconfigurables sur le terrain si nécessaire
- Le débit de liquide varie de 4 GPH (15 l/h) dans un débitmètre 1/2" à 3000 GPM (12000 l/m) dans un débitmètre de 8".
Applications
- Eau
- Liquides avec viscosité jusqu'à 500 cps
- Service vapeur saturée
- Mélange 50% Eau / 50% Glycol
Principe d'opération
Les débitmètres à pression différentielle sont basés sur le principe que la chute de pression à travers le compteur est proportionnelle au carré du débit. Le débit est obtenu en mesurant le différentiel de pression et en extrayant la racine carrée.
Tailles disponibles
- série 7000 (fileté): 1/4" (8mm), 1/2" (15mm), 3/4" (20mm), 1” (25mm), 1 1/2" (40mm), 2” (50mm), 2 1/2" (65mm), 3” (80mm)
- série 8000 (à bride): 1/2" (15mm), 3/4" (20mm), 1” (25mm), 1 1/2" (40mm), 2” (50mm), 2 1/2" (65mm), 3” (80mm), 4” (100mm), 5” (125mm), 6” (150mm), 8” (200mm)
