BDT1-218

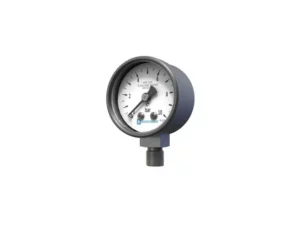

Manomètres de procédé 40mm dia, tout inox

Le manomètre Badotherm modèle BDT1-218 est fabriqué selon la norme EN837-1 et est disponible entièrement en acier inoxydable. Ce manomètre de 40 mm est principalement utilisée comme indicateur local sur les systèmes pneumatiques comme les réducteurs de pression ou les systèmes de pompe.

UGS : BDT1-218 Catégories : , Étiquettes : , ,
Fiche technique Manuel de l'utilisateur

Version

  • Manomètres à sec tout inox - BDT1-218A

    Raccord au bas (LM), montage direct

  • Manomètres à sec tout inox - BDT1-218D

    Raccord au centre arrière (CBM), montage direct

Description

Norme de fabrication

EN837-1

Diamètre du cadran, gammes et précision

Possibilités de portées et de précision. La classe de précision est basée sur des manomètres à sec.

DiamètrePlagesPrécision
40mm0…1 bar – 0…400 bar
0...15 psi – 0...5800 psi		1,6%

Connexion

DiamètreFiletage standardOptionelTaille SW
40mmG 1/8 A ou 1/8” NPT¼” avec adaptateur12mm

MATÉRIAUX DE CONSTRUCTION

  • Boîtier :AISI 304
  • Lunette : AISI 304
  • Connexion1 :AISI 316
  • Elément sensible1 : AISI 316
  • Mouvement : Laiton
  • Pointeur : Aluminium
  • Cadran : Aluminium
  • Fenêtre : Joint Carton
  • Fenêtre : Verre
1) matériaux en contact

LIMITES DE PRESSION

Les manomètres sont conçus pour résister aux environnements difficiles, mais la norme EN 837 limite l'utilisation d'un manomètre selon le tableau ci-dessous.

DiamètreStableVariableCourt délai
40mm0.75 x VPÉ0.67 x VPÉVPÉ

VPÉ: valeur pleine échelle

LIMITES DE Temperature

Les manomètres peuvent résister à la température ambiante et de procédé jusqu'à une certaine limite. Les limites de température sont :

AmbianteMédium
À sec-40°C …+60°C-40°C…+200°C

La variation d'indication causée par l'effet de la température ne doit pas dépasser : ± 0,4 % / 10K VPÉ

FENÊTRE STANDARD

Les manomètres standard BDT1-218 ont une fenêtre en verre.

AIGUILLE

L'aiguille standard est une aiguille fixe en aluminium peint en noir.

FACE AU CADRAN

La plaque de cadran est en aluminium et recouverte d'un revêtement blanc résistant aux UV. Les marquages, l'échelle, la numérotation et l'intervalle du cadran noir sont conformes à la norme EN 837. Des options telles que le cadran coloré, le logo du client ou les segments colorés sont également possibles. L'échelon et la numérotation suivent la norme EN837.

ARRÊT LIMITE

Pour éviter des dommages permanents du vacuum, le manomètre est protégé par une butée d'arrêt sur le cadran.

DEGRÉ DE PROTECTION

Le BDT1-218 a un degré de protection standard IP44. Les valeurs sont déterminées selon la norme CEI/EN 60529.



Informations complémentaires

Version

BDT1-218A, BDT1-218D
