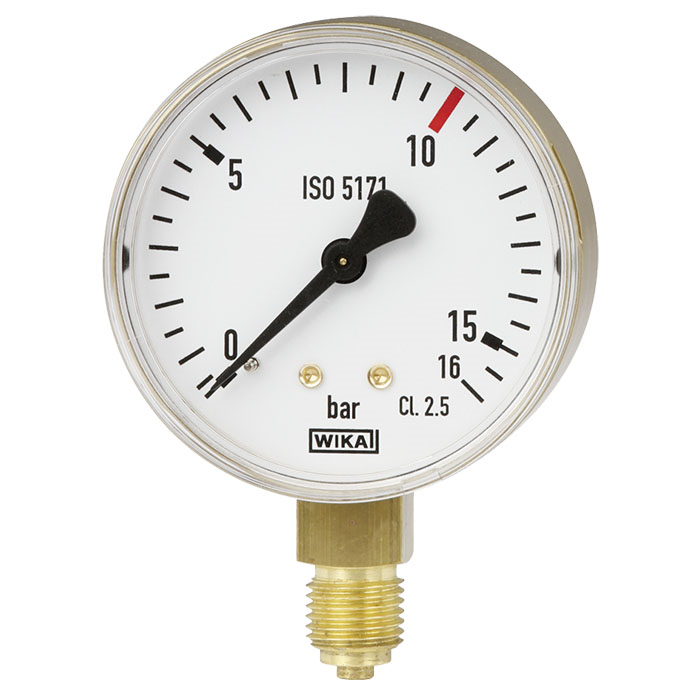

Description
Applications
Pour l'équipement et les usines pour les procédés de soudage, de découpe et autres procédés associés
Particularités
- Exécution selon ISO 5171
- Évent de sécurité à l'arrière du boîtier
- Fiable et économique
Description
- Conception: ASME B40.100
- Dimensions: 40, 50 et 63 mm (1½”, 2” et 2½”)
- Classe de précision: 3/2/3 % de l'étendue de mesure (ASME B40.100 Grade B)
- Gammes
Vide / Composé jusqu'à 16 bar (200 psi)
Pression de 1 bar (15 psi) à 400 bar (6 000 psi)
ou autres unités de pression ou de vide équivalentes - Pression de service
Stable : 3/4 de la pleine échelle
Fluctuante : 2/3 de la pleine échelle
Courte durée : pleine échelle - Température de service: Ambiante : -40 °C à 60 °C (-40 °F à 140 °F); Procédé : 60 °C maximum
- Erreur de température: Erreur supplémentaire en cas de variation de la température
Variations par rapport à la température de référence de 20 °C (68 °F): +0,4 % de l'étendue d'échelle pour chaque augmentation ou diminution de 10 °K (18 °F). - Raccord de pression
Matériau : Alliage de cuivre
Montage inférieur (LM) : 1,5 po, 2 po et 2,5 po
Montage arrière central (CBM) ; 1½” et 2”
1/8” NPT, ¼” NPT, limité au méplat de la clé
Vis de restriction: Ajustement serré, orifice de 0,012” - Tube de Bourdon
Matériau : alliage de cuivre
≤ 870 psi (60 bar) : forme en C
> 870 psi (60 bar) : hélicoïdal - Mouvement: Alliage de cuivre
- Cadran: Aluminium blanc avec goupille d'arrêt et inscription noire « UTILISER SANS HUILE » en rouge
- Aiguille: Aluminium noir, non réglable
- Boîtier: 1½” : acier peint or; 2” et 2½” : acier inoxydable avec revêtement Z&N (= aspect laiton poli) ou acier peint or
- Fenêtre: Polycarbonate transparent à verrouillage par rotation
