Description
- Faibles coûts d'installation et installation simple
- Longue durée de vie grâce à une construction robuste
- Le moulage de précision garantit une grande répétabilité
- Le fond blanc du tube de mesure améliore la visibilité du flotteur, augmentant ainsi la précision de la lecture
Applications
Les débitmètres Dwyer de la série MM Mini-Master® sont des débitmètres à section variable conçus pour des applications impliquant des gaz et des liquides. La série comprend deux familles de produits distinctes : le modèle MMA, doté d'une échelle standard et adapté aux usages courants grâce à une excellente résistance chimique, et le modèle MMF, un modèle compact idéal pour mesurer de faibles débits d'air.
La compatibilité documentée avec les fluides couvre divers gaz et liquides, incluant des échelles spécifiques étalonnées pour l'air (SCFH/LPM) et l'eau (GPH/CC/min/LPM). La conception transparente permet une lecture visuelle directe des débits grâce aux graduations imprimées sur le côté de l'appareil, sur fond blanc.
Conditions de fonctionnement et performances
La série MM fonctionne dans des limites de température spécifiques selon la famille de modèles. Les températures du fluide et ambiante ne doivent pas dépasser 130 °F (54 °C) pour les modèles MMA, tandis que les modèles MMF sont conçus pour une température maximale de 125 °F (51 °C). La précision est spécifiée à ±4 % ou ±10 % de la pleine échelle (FS), selon les plages de mesure.
Les pressions nominales varient selon le mode de raccordement et le modèle :
- MMA avec raccord à compression : 100 psi (6,9 bar)
- MMA avec collier de serrage pour tube : 50 psi (3,4 bar)
- MMF (valeur nominale standard) : 50 psi (3,4 bar) ; l'option vanne réduit cette valeur à 10 psi (0,6 bar).
Le moulage de précision garantit une répétabilité élevée pour des performances de mesure constantes.
Options de configuration

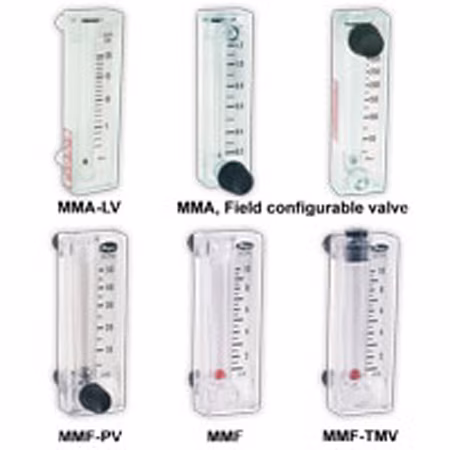

La série offre de nombreuses options de configuration réparties entre deux familles de modèles principales, chacune présentant des dimensions et des modes de montage distincts.
Série MMA (Échelle standard)
- Corps : Fabriqué en Nylon 12 transparent pour une résistance chimique élevée ; facilement démontable à l'aide de la clé fournie pour le nettoyage ou la reconfiguration.

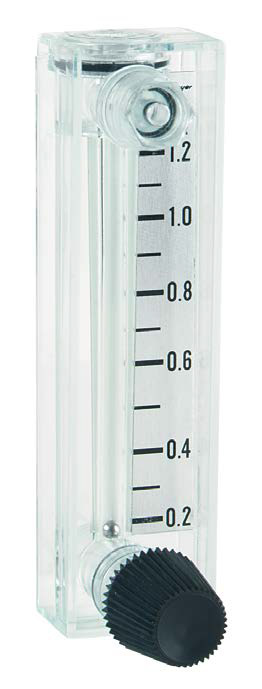

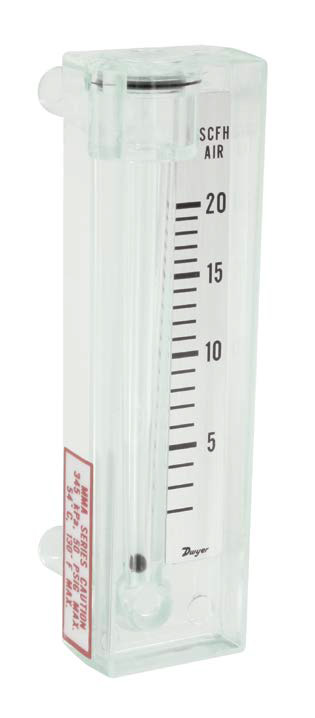

- Dimensions : Le modèle MMA-X mesure environ 2-1/2" [63,50] x 1-3/8" [34,93] (dimensions typiques) ; La variante à faible débit MMA-X-LV est plus grande, avec une hauteur de 3-3/4 po [95,25 mm].

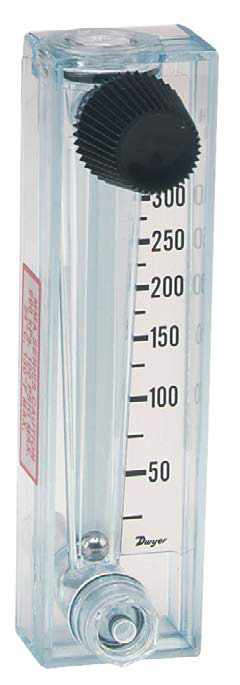

- Vannes : Disponibles avec ou sans vannes de régulation inamovibles montées en façade (en haut ou en bas) ; le suffixe -LV indique l'absence de vanne.
- Matériaux du flotteur : Les options incluent le verre noir, le K-Monel, l'acier inoxydable et le carbure de tungstène.
Série MMF (Échelle compacte)

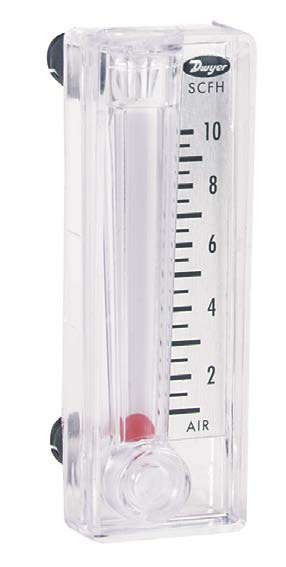

- Boîtier : Fabriqué en styrène-acrylonitrile, avec une conception de montage à collerette pour une installation rapide en façade.
- Dimensions : Corps compact mesurant 2-5/8 po [66,68 mm] x 7/8 po [22,23 mm] x 15/16 po [23,98 mm].

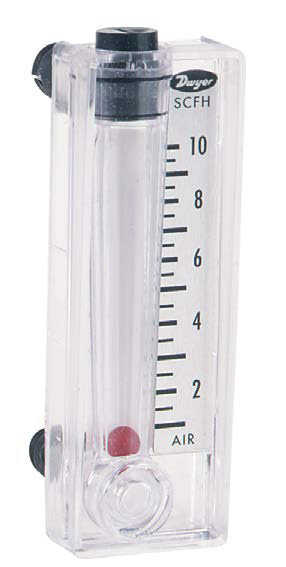

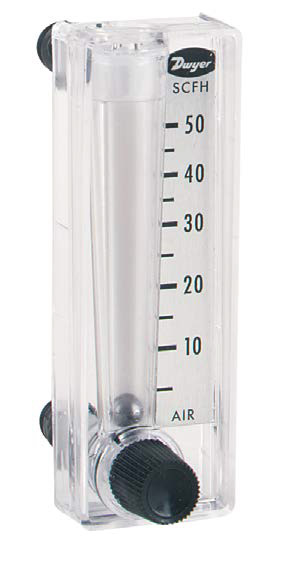

- Vannes : Configurables avec une vanne montée en bas (-PV) ou en haut (-TMV).
- Matériaux du flotteur : Les options incluent l'acier inoxydable, le verre noir et le nylon.
Raccordements et accessoires
- Raccordements MMA : Diamètre extérieur de 5/16 po pour tubes en caoutchouc ou en plastique à emboîter avec colliers à ressort ; compatible avec les raccords à double compression pour tubes rigides. Les raccords-unions en option incluent les modèles A-327 (5/16 po) et A-328 (1/4 po).
- Raccordements MMF : Diamètre extérieur de 1/4 po pour tubes en caoutchouc ou en plastique à emboîter ; raccordement aux tubes rigides par raccords à compression.
- Option de certification : Le suffixe -NIST ajoute un certificat d'étalonnage traçable NIST.
Principales différences entre les produits
- La série MM se divise en deux familles, MMA et MMF, qui se distinguent par la longueur de l'échelle, le matériau du corps et la configuration de montage. La série MMA présente une échelle de 2 po (51 mm), une construction en Nylon 12 et offre des options de vannes configurables ou des versions sans vanne (-LV). La série MMF utilise une échelle plus petite de 1-1/2 po (38 mm) avec un corps en styrène-acrylonitrile, conçue spécifiquement pour un montage compact sur panneau.
- La numérotation des modèles reflète la plage de débit spécifique requise ; par exemple, MMA-X suivi d'un numéro de plage et, le cas échéant, d'un suffixe indiquant le type de vanne. La série MMF suit un schéma similaire mais comporte des suffixes distincts pour les vannes à montage supérieur (-TMV) ou inférieur (-PV). Les matériaux en contact avec le fluide diffèrent selon les familles : la gamme MMA propose des joints toriques en Buna-N (d'autres matériaux étant disponibles en option) ainsi que des flotteurs de compositions spécifiques, comme le carbure de tungstène, tandis que la série MMF utilise des composants de vanne en polyuréthane.
